Stadt: Barcelona, Spanien
Maßstab: 1:100 000
Formate: ZIP
Ebenen: Gebäude, Wasserflächen, Höhenlinien, Grünflächen, Straßen, Grenzen +3
Koordinaten: [41.3851, 2.1734] · WGS 84
Lizenz: Architektur-Lizenz · inklusive

Details & Lizenz ▾

Nutzungsrechte. Kommerzielle Nutzung unbegrenzt in Architektur-, Städtebau- und redaktionellen Projekten. Weitergabe als Einzeldatei untersagt; eingebettet in Publikationen, Visualisierungen oder Planungsunterlagen erlaubt.

Urheberrecht © SCHWARZPLAN.eu. Daten aggregiert aus OpenStreetMap und öffentlichen Geodiensten. Attribution empfohlen, jedoch nicht zwingend.

Lizenzbedingungen ansehen →

Ebenen von Barcelona

9 einzeln organisiert

Gebäude

Polygons

Darstellung von Gebäude in Barcelona

Wasserflächen

Polygons

Darstellung von Wasserflächen in Barcelona

Höhenlinien

Polylines

Darstellung von Höhenlinien in Barcelona

Grünflächen

Polygons

Darstellung von Grünflächen in Barcelona

Straßen

Polylines

Darstellung von Straßen in Barcelona

Grenzen

Polylines

Darstellung von Grenzen in Barcelona

Schienen

Polylines

Darstellung von Schienen in Barcelona

Wald

Polygons

Darstellung von Wald in Barcelona

Acker

Polygons

Darstellung von Acker in Barcelona

Ebenen als 3D-Stapel · Barcelona

Klicken, um Ebene umzuschalten

Geografische Ausdehnung von Barcelona

1:100 000 · 0,0 × 0,1 km

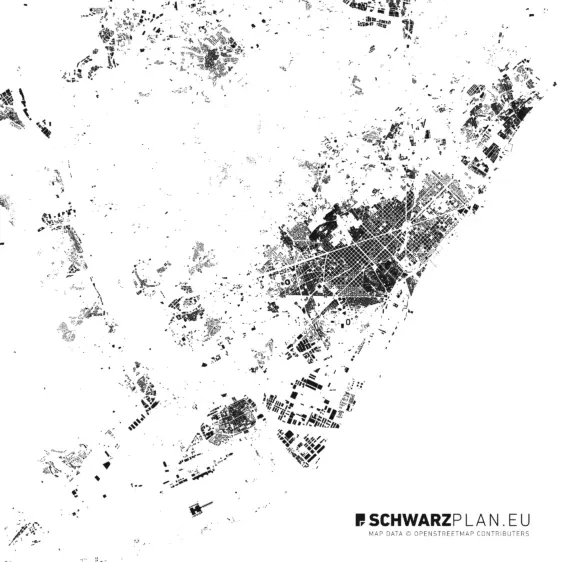

Schwarzplan & Lageplan von Barcelona

Der Schwarzplan von Barcelona zeigt die gebaute Stadt als reine figure-ground Darstellung — präzise Gebäudegrundrisse als Polygone, organisiert auf einer eigenen Ebene.

Der Lageplan erweitert den Schwarzplan von Barcelona um Straßennetz, Gewässer, Grünflächen und Topografie — bereit für Architektur, Stadtplanung, Hochschularbeiten und redaktionelle Kartografie. Verlustfrei skalierbar, kompatibel mit AutoCAD, Rhinoceros, ArchiCAD und Adobe Illustrator.

Warum unser Barcelona-Plan

Geprüfte Quelldaten — jede Ebene einzeln verifiziert vor Release
Sofort-Download nach Kauf — PDF für Präsentation, DWG für CAD-Arbeit
Kommerzielle Lizenz ohne Projektlimit oder Folgekosten
Laufende Updates und Qualitätsverlustfreie Skalierung

Alle Pläne. Ein Preis.

Einmal 99 €/Jahr, und du lädst jeden Plan dieses Shops mit Architektur-Lizenz herunter. Für Büros mit wechselnden Projekten und Studierende, die viel entwerfen. Erweiterte (kommerzielle) Lizenz für alle Pläne: +100 €.

Pläne 569+

Bibliothek Wächst laufend

Lizenz Architektur

All-Access freischalten 99€

Warum Schwarzplan.eu

Seit 2014

01 / Qualität

Geprüfte Daten

Jeder Plan vor Release ebenenweise verifiziert. Quelldaten aus OSM und öffentlichen Geodiensten.

02 / Lieferung

Sofort verfügbar

Download-Link direkt nach Kaufabschluss. Keine Wartezeit, kein Versand.

03 / Lizenz

Architektur-Lizenz inklusive

Architektur-, Städtebau- & Studienprojekte und interne Visualisierung sind abgedeckt. Für Druck, Web-Publikation & redaktionelle Nutzung gibt es die Erweiterte Lizenz.

04 / Garantie

14 Tage Rückgabe

Nicht zufrieden? Geld zurück. Deutsch / English Support.

FAQ / 01 — HäUFIGE FRAGEN ZU DATEIEN & FORMATEN

Häufige Fragen zu Dateien & Formaten

Die Schwarzpläne haben unterschiedliche Größen, je nach Maßstab und Größe der Stadt. Da die Pläne auf Vektordaten beruhen, können diese verlustfrei vergrößert und auf jede gewünschte Größe skaliert und gedruckt werden.

Grundsätzlich prüfen wir die Gebäude- und Kartendaten für unsere Lagepläne von openstreetmap.org stichprobenmäßig auf Vollständigkeit. Da die eingezeichneten Gebäude auf Satellitenfotos basieren, deren Datum meist nicht ersichtlich ist, spiegeln die Lagepläne & Schwarzpläne meist nicht den aktuellen Stand der Bebauung wider. Auch kann es passieren, dass an gewissen Stellen Häuser noch nicht eingezeichnet wurden. Unsere Pläne sind deshalb auch nur als Hilfe bzw. Grundlage zu sehen, die an manchen Stellen durchaus angepasst und ergänzt werden muss.

Bisher gab es bei der PDF-Vorschau vom MAC das Problem, dass hier alle im PDF-Lageplan enthaltenen Ebenen eingeblendet werden. Das liegt anscheinend daran, dass das Vorschau-Tool von OSX nicht mit PDF-Ebenen umgehen kann bzw. diese nicht als ausgeblendet erkennt. Sobald man die PDF in Adobe Acrobat, dem Adobe Reader oder Illustrator öffnet, wird der Lageplan richtig dargestellt.

Hinweis: Ab Version 18 kann man auch mit ArchiCAD die Lageplan-PDF-Ebenen ein- und ausblenden.

Momentan nur für folgende Lagepläne und Schwarzpläne, aber unsere Schwarzpläne sind mit Vektorprogrammen wie Illustrator oder Inkscape auch als DWG oder DXF exportierbar. Wir empfehlen vorher allerdings den Plan auf den benötigten Ausschnitt zu reduzieren und umliegende Elemente zu löschen, da die Zeichnungen das dreifache der PDF-Dateigröße annehmen und CAD-Programme mit den vielen Linien einiges an Rechenzeit benötigen bzw. sich bei zu großen Plänen einfach aufhängen.

Die Dateigröße ist momentan auch der Grund, warum wir die Lagepläne & Schwarzpläne vorrangig nur als PDF anbieten. Diese sind in den Datenmengen um ein vielfaches kleiner und lassen sich problemloser weiterbearbeiten.

Unsere PDF-Pläne können einfach in das ArchiCAD-Fenster gezogen und platziert werden. Dann reicht ein Rechtsklick auf den Plan und ein Klick auf „In 2D-Elemente zerlegen“ (alternativ über das Menü „Bearbeiten“ und „In 2d-Elemente zerlegen“). Die meisten unserer Pläne enthalten mittlerweile die unterschiedlichen Elemente auf Ebenen, die einfach in ArchiCAD importiert und einzeln ein- und ausgeblendet werden können.
